Rada, rada …

Sonja skrev om Plocka, plocka och jag syssler mer eller mindre med samma sak. Det är städa, städa och rada, rada som gäller nu. Hela sommaren har jag burit in allt möjligt i verkstaden då jag byggde och nu då jag skall börja skruva på Ducaton så är den intäckt i allt som jag placerat runt den så det är rada, rada som gäller först.

Jag hade en tanke om att städa verkstaden och kvickt ta en bild som visade en verkstad som man såg golvet på men det tycks nog inte bli av. Det blir aldrig tid att få allting städat – mitt i allt så måste nånting fixas och så ser det sjufalt värre ut igen. Jag börjar tro att den som har en välstädad verkstad inte gör nånting där – eller så har han en massa överlopps tid elller anställda lagerkarlar eller nånting …

Men städningen är viktig huvudsakligen därför att man då hittar allt möjligt. I princip borde allting flyttas minst en gång per år så att man kommer ihåg var allting finns. Ladan fick jag städad (till hälften) då jag måste ställa undan tröskan och visst upplevde man många ”Aj, sidu, täär va te saatjin” (aj, ser man på, där var den saken).Riktigt stora och lönsamma fynd gjorde jag i alla fall inte – kanske för att det inte finns nånting stort och lönsamt att hitta :-).

I praktiken blir det trots alla goda föresatser så att man städar då man måste för att få fram nånting. Jag har den principen att jag inte ställer undan nånting utan att städa i den knuten först. Det ger åtminstone en viss garanti för att ingenting blir under en stor hop bråte.

Verkstaden är ganska välstädad men i ”te stoor ledun” (den stora ladan) finns ännu sådant vi rev ut då vi byggde om gamla huset 1980 och det borde städas upp. Fast om man väntar litet så börjar det väl få antikvitetsvärde … Så icke hopen med rostiga och krokiga spikar och allmänt sönderkörda och förvridna järndelar som hamnar i tunnan för riktigt skrotaktig skrot. Men varmgalvaniserade spikar rätar jag ut ! Och urgamla smiden sparas noggrant i lådan för byggnadsvårdsreservdelar under mottot:

”Slåå int söndär he såm förfeedren ha knååpa ihoop !”

(Slå inte sönder det som förfädren har knåpat ihop)

Vikingatåg i västerled

I går kväll åkte jag igen till Sverige. Det är närmast fråga om handelsresa, inget farligare. På ELMIA i Jönköping pratade vi med Lantmännens maskinförsäljare om en såmaskin, en Väderstad Rapid 300C, i Uppsala och den tittade jag  på i morse. Min gamla Simulta har nu 35 år på nacken och är helt enkelt utsliten. Visst kan man lappa ihop den länge än men det stora problemet är att den inte har tillräckligt tyngd på såbillarna som lyfts upp av varenda hård lerkoka. Rapiden har 160 kg per bill …

Det är dåligt om begagnade tre meters Rapidmaskiner. Omkring 75 % är fyra meters men de är för breda för vårt tröskhus där jag fyller på. Och det är ett jättearbete att bygga om hela huset. Dessutom har jag ingen traktor som orkar dra den fyra meter breda maskinen.

Det är långt kvar till vårbruket än men då man köper begagnat så kan man inte köpa då man har lust utan då det finns nånting lämpligt till salu. Jag har väntat i flera år redan på en lämplig Rapid.

Jag är inte den enda som åker i västerled utan grannen siktar också på en harv i Eskilstuna. I och med EU är det enkelt att köpa varifrån som helst – även om transporterna blir dyra men litet på 1000 euro är i alla fall överkomligt.

Och Rapiden ? Ja, den köpte jag för 92000 kronor. Visst är det en ordentlig inbesparing jämfört med den Rapid som i Finland kostar 38000 euro … Och så fick jag nya gödselskivbilar på köpet.

Det blir säkert fler vikingatåg i västerled (vikingatåg var alltså mest handelsresor).

De gamla kalluftstorkarna

De äldre minns kalluftstorkarna från 60-talet då man skyfflade säd för brinnkära livet – och möglet för säden  torkade inte ordentligt. Och ändå byggde jag en splitter ny byggnad för en kalluftstork. Det är det enklaste och billigaste sättet att torka säden. Vad var fel på de gamla torkarna ?

Riktigt gamla kalluftstorken (1960)

På bilden syns den riktigt gamla kalluftstorken som nu sjunger på sista versen som flistork. Den togs ur bruk som sädtork 1975 då jag byggde ny tork på ladugårdsvinden. Den här torken är byggd så som kalluftstorkarna byggdes på 60-talet.

Som vanligt på den tiden så byggdes torken i en gammal byggnad – i det här fallet på bodvinden. Man ställde sex tums bräder på kant under hålplåten och luften kom från en fläkt i ytterväggen som blåste luften genom en huvudkanal genom kanalerna mellan bräderna. Vi hade en Pehrssons transportfläkt som blåste upp säden från en kippgrop av cement nedanför. Det var högteknologi på den tiden – vanligen hade man en gammal elevator eller skruv som förde upp säden. Torken tömdes genom att man skyfflade ned säden genom luckor i golvet. Ifall man hade torken på andra våningen alltså. Annars fick man skyffla säden i en skruv som förde den upp i en vagn.

Inget under att folk började köpa varmluftstorkar ! Speciellt som brännoljan då kostade 10 penni litern … Det blev emellertid dyrt i längden då oljepriset sköt i höjden.

Felet var att de gamla kalluftstorkarna var felkonstruerade. Det största felet var att luftkanalerna (mellan bräderna) var alldeles för små. Man undrade varför säden möglade först närmast huvudkanalen men det är helt enligt fysikens lagar. Där luftens hastighet ökar MINSKAR trycket. Och hastigheten var störst närmast huvudkanalen. All luft skulle genom den lilla kanalen där medan mängden minskade allt mer ju längre bort från huvudkanalen man kom. Och den mängd luft som går genom säden är direkt beroende av trycket. Så lösningen för min första tork var att höja upp plåten. I ladugårdsvindens tork från 1975 är luftkanalen över en meter hög vid huvudkanalen.

Tömningen med skyfflandet var ett elände men det löste sej med den nya ”golvsveperplåten” där det inte fanns runda hål utan plåten stansades som ”ögonlock” så att luften blåste i en riktning åt sidan. Det fungerade normalt vid torkning men vid tömning blåste luften säden mot uttaget på sidan av låren. Om man hade ordentligt tryck alltså.

Det tredje felet var alldeles för små fläktar. I den gamla torken ovan finns bara en 80 cm fläkt med en 5,5 kW motor vilket är OK för flis men man måste ha mycket tunna lager tungt och vått vete. Dimensioneringen var enligt svenska normer där de tröskar med dubbelt lägre fukthalt än här och har bättre väder vid torkningen. Vi måste fördubbla luftmängden eller halvera höjden på sädlagret. Och alla vet att då regnet hotar så tröskar man in kvickt fastän sädlagret blir dubbelt för högt.

I den nyare torken har jag tre 100 cm fläktar med 11 kW motorer i samma huvudkanal. Då vågade ingen bygga med flera fläktar i samma huvudkanal men det var bara att sätta en lucka av hårdkartong innanför fläktarna. Då man startade dem så blåste de helt enkelt upp luckan. Och fläktarna skall placeras inomhus – inte i ytterväggen nedanför takdroppet ! Hur många fick inte rusa hem så fort benen bar från åkern då det började regna – och fläkten drog in massor med vatten i huvudkanalen …

Transportsystemet var huvudsakligen skruvar i de gamla torkarna och de är tunga att hantera och krångliga att använda. Jag köpte fläktar och rör som Pehrsson i Lindkoski tillverkade – han var en föregångsman – och senare Kongskilde. Det danska systemet var dyrt men bra och fungerar perfekt ännu efter 35 år. Med luft och snabbkopplingsrör är det lätt att flytta säden vart som helst runt hörn och upp i silos.

Så det är inget fel på kalluftstorkning i princip bara man konstruerar torken riktigt. Det var otroligt billigt då jag dessutom råkade få solvärme från plåttaket (det var inte planerat utan bara god tur). Då elpriset var lägre så torkade jag säden för en penni per kilo (salupriset var då 240 penni).

I den nya torken finns en förbättring jämfört med 1975: Man kan backa in lasset och kippa direkt på plåten. Eftersom jag har 96 luckor så öppnar jag bara luckorna precis under sädhopen och kan börja blåsa direkt. Man kan tömma torken med frontlastaren men vanligen suger jag bort säden med den stora 22 kW sugtryckfläkten från Kongskilde och kör upp den i lastningssilorna. Inte mycket skyfflande mera …

Och så är det högt i tak i den nya torken. I den allra äldsta kalluftstorken fanns det bara 50 cm rum att krypa utanpå säden och man slog hela tiden huvudet i takstolarna eller pärtspikarna. Det fanns inte hålplåtar då ens utan den hade hålskivor av hårdkartong som ju inte höll för skyfflandet.

Ritningar för nytorken

Jag har försökt få ritningarna i någorlunda snygg form men det är minsann inte lätt eftersom det finns tiotals olika nivåer på dem och man ser sällan på alla nivåer tillika – då blir allt ett enda klotter. Men nu börjar jag ge upp och publicerar dem i mindre snyggt skick eftersom jag lovade göra det. Om nån vill ha närmare information så kan jag skicka ritningarna i DWG-format. Åtminstone med BricsCAD kan man titta på dem relativt billigt. Programmet finns både för Windows och Linux.

Universal modultork

Huset till vänster på bilden är den gamla ladugården som den nya torken (till höger) är byggd ihop med. Bilden visar en genomskärning men hela ritningen finns i   Umtork25_7_2010 i PDF-format. Jag försökte sätta in hela ritningen i DWG-format här men det godkände inte systemet utan påstod att uppladdningen bryter mot säkerhetsreglerna  (Mårten: Den som vill ha den i DWG format kan ladda ner den här.)

Litet data om torken: Den är 14×12 meter (plåtyta) och höjden i nedre våningen är tre meter. Hela huset är tio meter högt och inbyggt i en backe med en stödmur mot två sidor så man kan köra in direkt från dessa sidor. Dessa två sidor består helt av dörrar så mankan köra in fritt var som helst.

Mellantaket är dimensionerat för tio tons axeltryck och består av 25 cm blankor på kant med tio cm mellanrum (prima kvistfritt tallvirke). Stommen till huset är köpt och har kraftiga I-pelare som håller upp taket. Detta så att inverkan på plåten är minimal.

Det finns stora luckor mot flislagret på ena sidan så man kan öppna hela sidan till en höjd på 100 cm och skuffa ned flisen med frontlastare. Under takstolarna finns det växthusplast så det bildas en luftkanal under plåttaket med en höjd på 150 cm. Luften tas in genom luckor på ena sidan (hela sidan kan öppnas) och värms upp av solen under plåttaket innan den förs ned till den 120 cm dubbelfläkt som drivs av en 160 hk Daimler-Benz dieselmotor (från en gammal brandbil).

Under mellantaket finns det 96 luckor som kan öppnas så att luften blåser exakt där den skall. Man behöver alltså inte ha en hel lår full. Det finns förresten inga fasta lårar utan alla skalmar kan plockas bort så hela plåten är körbar med traktor. Hela nedre våningen är förstås lufttät och fungerar som lagerutrymme tillika.

Det finns ett mätsystem kopplat till torken som övervakar luftens fukthalt hela tiden samt temperaturen på en mängd punkter. Dessutom övervakas inkommande lufts fukthalt och temperatur samt motorns temperatur och oljetryck. Alla uppgifter finns på nätet så man kan se på dem varifrån som helst i världen (här – se på ”nyytorktemp” !). Men just nu är inte alla mätpunkter inkopplade eftersom torkperioden är slut.

Torken började byggas år 1997 så det tog 13 år att få den färdig. Men det var nog litet dåligt med motivationen under många år då vetepriserna var så usla. Men nu är den i bruk i alla fall …

Verkstadsdags

Den här tiden på året då åkerarbetet är förbi så står maskinerna i kö utanför verkstaden. Dels de som gick sönder på sommaren och som man inte hann reparera eller bara lappade ihop med ståltråd och tejp, dels vintermaskinerna som skall sättas i skick för skogsarbetet. Och så måste jag ju ännu bygga det nya flislagret.

Först skall Ducaton – paketbilen – ut ur verkstaden. Den hann jag aldrig få igång i våras då oljetrycket försvann så den står där än. Till all tur byggde jag så stor verkstad att det ryms två maskiner in tillika – och fyra till på den andra sidan mellanväggen. Där finns ingen värme men den är också isolerad så det går nog med tillfällig värmare att reparera där också mitt i vintern.

I värsta fall blir det att byta motor på Ducaton. Det är inte dyrt eftersom det står en annan Ducato bakom mellanväggen med en motor som är mycket mindre körd. Den gamla Ducaton fungerade fint tills plåtarna rostade sönder fullständigt så att man såg solskenet genom sidoplåtarna. Den nya har galvaniserade plåtar.

Men det är jobb att skruva bort bägge motorerna och byta dem. Så det är bara att slänga sej ned under bilen och börja skruva. I mina svagare ögonblick börjar jag surfa på Blocket för att se vad en ny (begagnad) Ducato kostar men då kommer alltid den nya såmaskinen upp som första prioritet. På onsdag skall vi åka till Uppsala för att titta på en Rapid för 97000 kronor. Det finns nog en likadan i Borgå men den kostar 38000 euro. Just nu får man en helt ny för samma pris.

Så det gäller att skruva bara. Det är inte direkt svårt att byta en motor – bara en massa jobb. Och så blir det väl att byta en hel del skruvar som rostat fast grundligt. Erfarenheten har också visat att det alltid hittas nya fel då man en gång börjar röra om i getingboet. Många gånger är det bra att gå igenom maskinerna FÖRRÄN de slutar fungera. Det bästa vore att skilja åt dem i små bitar varje år och byta allt som är slitet – men det har ju ingen tid med.

De närmaste veckorna kommer i alla fall att vara oljiga – det är klart …

Man vet inte hur bra man har det

Återkommen till vårt fibernät från ett uruselt trådlöst nät som ibland fungerade, ibland inte så är det skönt att kunna använda nätet utan att stå på ett ben på taket (sådär bildlikt talat). Men jag fick stå med datamaskinen tryckt mot fönsterrutan för att få kontakt och det var inte speciellt trevligt att skriva inlägg på det sättet.

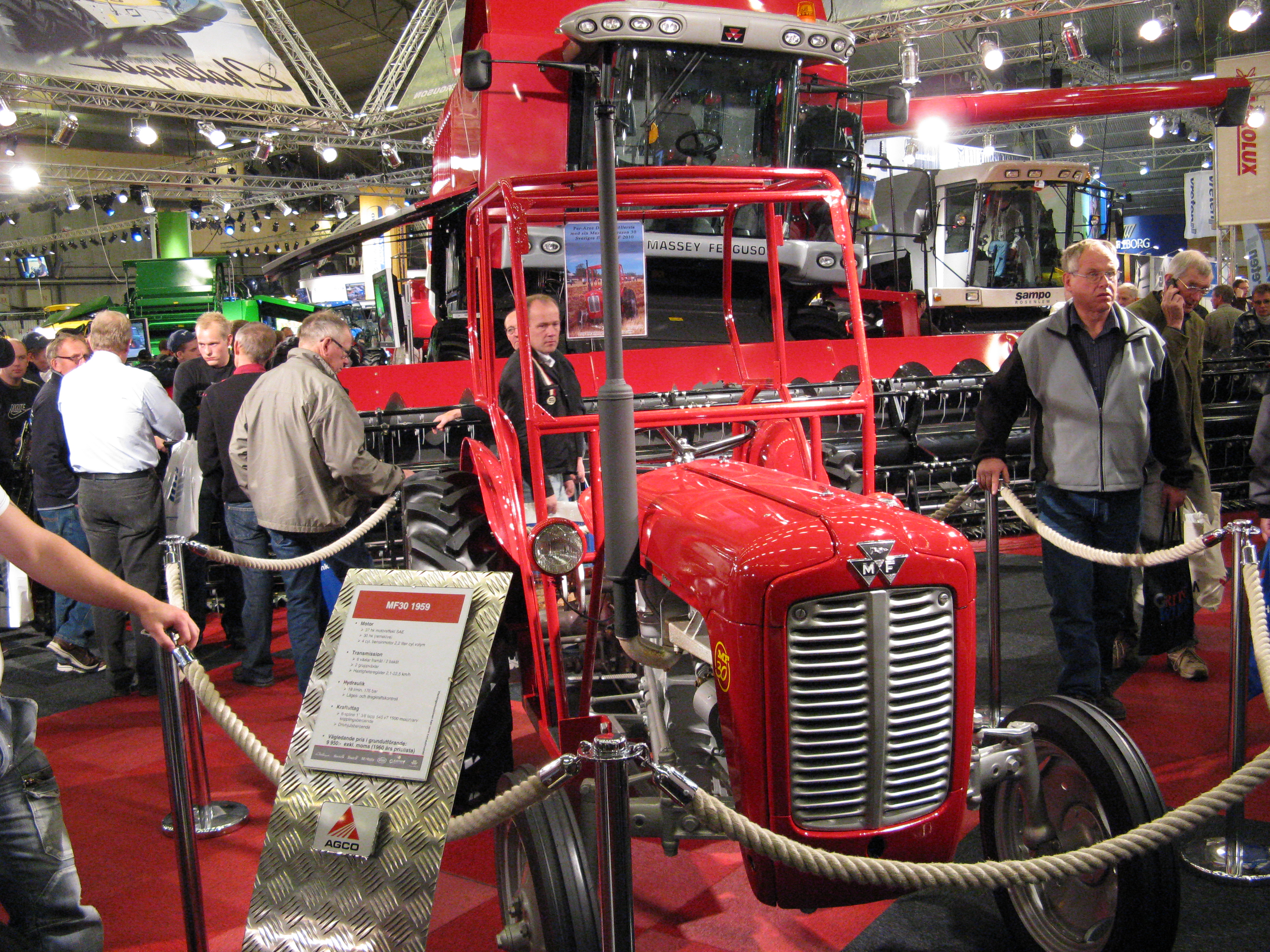

Liten MF-30 framför jätte med 10 meters skärbord

Vi var alltså på ELMIA lantbruksutställning – Maskin och Fält – i Jönköping på torsdagen. Det var en stor mässa men nog tycker man det mesta var gammalt. Numera så har man sett allting som där visas på nätet för länge sedan. Katalogerna finns också på nätet och man kan beställa över nätet.

Förr var det en stor familjetillställning att åka till lantbruksutställningen. Det var också bästa sättet att få information om nyheter. Allting fanns där på ett ställe så man behövde inte köra runt halva landet för att samla ihop broschyrer. Och så kunde man ju äta ärtsoppa och titta på mer eller mindre tivoliaktiga begivenheter.

Det har som sagt ändrats nu. Först tröttnade jag på de inhemska utställningarna och började åka till ELMIA men nu är den också gammal. Tiden har snart kört förbi de stora utställningarna. Nätsidorna blir bara bättre och man får all information man behöver från dem. Det är möjligt att den här utställningen var den sista för mej.

Och så är maskinerna helt ointressanta. Den 30-fots skördetröska som syns på bilden är inte till någon nytta i verkligheten. De andra maskinerna var också mastodonter som man knappast kan vända med i hela Hindersby. Knappast kan de sälja mer än ett fåtal exemplar ens i Sverige. Så varför inte visa förståndiga maskiner ?

Det fanns nog en hel del småskaliga maskiner också men mest i katalogerna (som jag redan sett på nätet). Det fanns inte ett enda intressant företag som jag inte kände till från förut. Fast det kan ju bero på att jag blivit så gammal och garvad redan …

I alla fall talade jag med Lantmännen Maskin om den begagnade tre meters Rapid såmaskin som finns till salu i Uppsala. Kanske det blir en ny färjetur inom ett par dagar …
